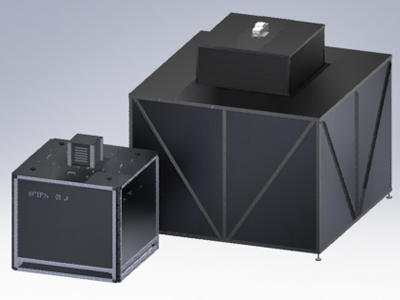

名稱： 大面積脈沖太陽光模擬器
型號： PSS
品牌： 努美科技/Sciencetech
大面積脈沖太陽模擬器能夠以均勻的太陽光照亮1m x 1m至2m x 2m的目標。 我們的脈沖光源系統經制造符合ASTM標準，針對該區域內的目標達到AAA級（可根據要求提供IEC和JIS）。
校準測量注意事項：
? All Specifications for 1 Sun
? Class AAA ASTM E927-97 / IEC-904-9
? AM1.5G unless stated otherwise
規格
| Specification | 1m x 1m (PSS1) | 1.5m x 1.5m(PSS1.5) | 2m x 2m(PSS2) |
| Working Area | 1m x 1m | 1.5m x 1.5m | 2m x 2m |
| Spectral Range | 400nm - 1100nm | 400nm - 1100nm | 400nm - 1100nm |
| Working Distance | 3” | 3” | 3” |
| Collimation | Non Collimated | Non Collimated | Non Collimated |
| Temporal Instabil- ity | ≤ 2% | ≤ 2% | ≤ 2% |
| Temporal Instabil- ity Classification | A (ASTM E927-05) | A (ASTM E927-05) | A (ASTM E927-05) |
| Lamp Power Range | 70-150 mW/cm2 | 70-150 mW/cm2 | 70-150 mW/cm2 |
| Lamp Type | Helicoidal 4800J Bulb | Helicoidal 4800J Bulb | Helicoidal 4800J Bulb |
| LampLifetime | Varies with Pow- er: Average 25,000 flashes | Varies with Power: Average 25,000 flashes | Varies with Power: Average 25,000 flashes |
| Time Between Flashes | Varies with Pow- er: Average 10-30 Seconds | Varies with Power: Average 10-30 Seconds | Varies with Power: Average 10-30 Seconds |
| Flash Duration | 0.5-2.5ms | 0.5-2.5ms | 0.5-2.5ms |
| Max Flash Rate | 10Sec | 10Sec | 10Sec |
特點
? 內置光束調節反射器，可**程度地分配光線
? 重型脈沖氙氣
? 計算機可控制（功率級別，定時，閃爍次數等）
? 帶點火電源
? AM 1.5G濾鏡
應用
? 集中式光伏板測試
? 單晶/多晶硅面板測試
? 多結太陽能電池/面板
? 工業質量控制
? 新產品研發
我們的的脈沖太陽能模擬器旨在測試尺寸**為2m x 2m（79“ x 79”）的大型光伏設備。它使用重型脈沖氙氣和AM1.5G校準過的太陽能濾光片，以符合ASTM E927-05（2005）A類標準來近似太陽的真實光譜分布。模擬器發出短時間的脈沖，以避免加熱光伏設備以測量其性能。
該系統可以作為單個脈沖燈/點運行，當與電流電壓測量系統一起使用時，它將產生一個I-V數據點。或者，可以收集每個脈沖燈多點（根據所使用的標準，脈沖燈中的**點數為48或120）。
我們的脈沖太陽模擬器可用于多種類型的光伏設備?？蛇x的電流-電壓測量系統具有有效負載和功率范圍，可以針對每種類型的PV材料進行定制。
脈沖太陽能模擬器使用由數字控制電源供電的重載/低載周期氙氣脈沖燈管。這樣可以在多次曝光的I-V測試序列中提供穩定且可重復的脈沖。該電源還提供70-2400焦耳的寬工作范圍，以適應**2m x 2m（79“ x 79”）的不同尺寸的光伏電池板以及70-150 mW / cm2的各種強度。為了在連續使用的生產操作中承受熱應力，重型脈沖氙氣管的超大尺寸鎢電極經測試達到60,000焦耳。
我們提供了脈沖擴展功能，可根據客戶要求增加脈沖長度。這樣可以在功率為50％時將脈沖擴展到4.0或8.0毫秒，但功率降低較?。?.0毫秒降低20％，8.0毫秒降低50％）。
可選組件
? 脈沖擴展器（版本提供4ms或8ms @ 50％）
? 可提供B級或C級非均勻性模型
? 根據要求提供均勻性分類IEC 60904-9和JISC 8912
? 可根據要求提供與AM0，AM1，AM1.5D，AM2.0的光譜匹配
? 提供300-1700nm的擴展范圍的空氣質量過濾器
? 濾網中性密度濾光片可減少輻照度
? 替換脈沖氙燈
? IV測試系統
? 校準參比池
? 校準參考檢測器
? 工作站
? 自定義測試室
電壓要求
? 100-140VAC / 200-245VAC @ 50/60
耗電量
? 115VAC：快速充電時2** /慢速充電時10A
? 230VAC：快速充電時16A /慢速充電時6A
產品其他參數
| Specification | 1m x 1m | 1.5m x 1.5m | 2m x 2m |
| Dimensions (LxWxH) | 1.3m x 1.3m x 1.3 | 2.0m x 2.0m x 2.0 | 2.0m x 2.0m x 2.0 |
| Weight | 120KG | 300KG | 300KG |
